Bonsoir,

Ca y est, c'est décidé, je me lance. De quoi occuper mes "holidays".
Faut bien que je donne à ce Chti 55NDS un domicile confortable et adapté à ses qualités.

Le plan sur lequel je bosse depuis longtemps est inspiré du SATURN 55 bien connu.
J'ai nommé mon projet sans prétention "SATURNON" rapport au SATURN bien sur et à l'OBERON.

Modestement équipé pour commencer d'un ampli Subwoofer CABASSE TSA 250W, avec lequel j'ai eu l'occasion d'essayer la bête, il n'aura pas la prétention d'atteindre les performances du SATURN 55, mais au moins de compléter avantageusement le registre grave des Brigantin V, voilà pour le cahier des charges.

L'ébénisterie sera constituée d'un squelette ajouré en MDF de 22 recouvert sur les flancs de plusieurs couches de MDF rainuré propre à épouser les courbes.

Phase 1 : Je viens juste de me procurer le bois nécessaire pour la structure. Un gros travail de découpe m'attend qui s'étendra sur plusieurs jours.

A + Wink
_________________
A +


Dernière édition par MAMBO372 le Dim 25 Oct 2009, 12:32; édité 1 fois
Revenir en haut
Publicité






MessagePosté le: Mar 4 Aoû 2009, 21:00    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Mustang
120 dB

Hors ligne

Inscrit le: 24 Mai 2009
Messages: 3 003
Localisation: 94

MessagePosté le: Mar 4 Aoû 2009, 21:07    Sujet du message: DIY avec 55 NDS Répondre en citant

Bonsoir Mambo,

Prends ton temps ! Fais ça bien...
SATURNON Question Question Question SATURNIN, c'était plus drôle, non Wink Question

Mustang
_________________
Vive le forum Cabasse, le vrai forum Cabasse...


Revenir en haut
MAMBO372
109 dB

Hors ligne

Inscrit le: 18 Mai 2009
Messages: 371
Localisation: Sud-Ouest

MessagePosté le: Mar 4 Aoû 2009, 21:12    Sujet du message: DIY avec 55 NDS Répondre en citant

Mustang,

Non, non, Saturnin signifierait "tout petit". Ce ne sera pas le cas, le litrage sera trés proche des 300 litres de l'original.

Pour ce qui est de prendre mon temps, c'est justement mon gros défaut.

A +
_________________
A +


Revenir en haut
man
120 dB

Hors ligne

Inscrit le: 09 Juin 2009
Messages: 8 131
Localisation: Paris

MessagePosté le: Mar 4 Aoû 2009, 21:32    Sujet du message: DIY avec 55 NDS Répondre en citant

Merci Mambo de partager tout cela avec nous c'est vraiment sympa Okay

J'ai vraiment hâte de voir la bête finie   Exclamation


P.S. Mustang , Saturnin il en existe qu'un le voilà Mr. Green un peux petit à côté du 55 de Mambo Laughing




Revenir en haut
Galiontin
120 dB

Hors ligne

Inscrit le: 26 Mai 2009
Messages: 1 114

MessagePosté le: Mar 4 Aoû 2009, 23:42    Sujet du message: DIY avec 55 NDS Répondre en citant

le 55NDS pour un caisson grave domestique...alors que tu as déjà un 36... j'ai peur que tu sois un peu déçu coté bande passante.
Mais pourquoi pas avec un bon filtrage , un gros ampli. Déjà 300 litre c'est une bonne base. Et puis autant l'utiliser ...


Revenir en haut
MAMBO372
109 dB

Hors ligne

Inscrit le: 18 Mai 2009
Messages: 371
Localisation: Sud-Ouest

MessagePosté le: Mer 5 Aoû 2009, 10:21    Sujet du message: DIY avec 55 NDS Répondre en citant

Galiontin,

Le 36 EY des Brigantin descend moins bas que le 55NDS (voir les 2 courbes) sans compter l'accroissement du volume de l'enceinte et l'amplification directe (filtre variable et mise en phase inclus):



_________________
A +


Revenir en haut
Mustang
120 dB

Hors ligne

Inscrit le: 24 Mai 2009
Messages: 3 003
Localisation: 94

MessagePosté le: Mer 5 Aoû 2009, 13:14    Sujet du message: DIY avec 55 NDS Répondre en citant

Mambo372,

T'as une bonne assurance contre les dégâts occasionnés par les secousses sismiques Mr. Green Mr. Green Mr. Green Question

Mustang
_________________
Vive le forum Cabasse, le vrai forum Cabasse...


Revenir en haut
MAMBO372
109 dB

Hors ligne

Inscrit le: 18 Mai 2009
Messages: 371
Localisation: Sud-Ouest

MessagePosté le: Mer 5 Aoû 2009, 13:37    Sujet du message: DIY avec 55 NDS Répondre en citant

Mustang,

Tu as raison, vaut mieux prévoir en cas de secousses surtout si je passe un film de la série TERMINATOR, tu vois ce que je veux dire....... Clin d'oeil

A +
_________________
A +


Revenir en haut
Galiontin
120 dB

Hors ligne

Inscrit le: 26 Mai 2009
Messages: 1 114

MessagePosté le: Mer 5 Aoû 2009, 16:08    Sujet du message: DIY avec 55 NDS Répondre en citant

t'es sur? relis bien les courbes Wink .
Par contre la descente est plus régulière, et en jouant sur le rendement et l'amplification, tu peux obtenir un résultat intéressant du fait de la plus grande surface d'émission,et onbtenir une bonne pression sonore, ce qui est (vraiment), mais descendre en dessous je suis d'accord que l'on m'explique comment c'est possible.
Peut être en bass reflex, ou dans un grand caisson,  faut voir avec une simulation avec les paramétrés Thiele et Smal.
Mais je ne vois pas bien les premiers chiffres sur les courbes...c'est bien 20Hz sur les deux.


Revenir en haut
MAMBO372
109 dB

Hors ligne

Inscrit le: 18 Mai 2009
Messages: 371
Localisation: Sud-Ouest

MessagePosté le: Mer 5 Aoû 2009, 19:14    Sujet du message: DIY avec 55 NDS Répondre en citant

Galiontin,

C'est vrai, la courbe du 36EY descend jusqu'à 20hz, mais au vrai sens du terme descend jusqu'à cette fréquence en perdant progressivement plus de 15db depuis 70hz.
C'est assez important pour que la plupart des propriétaires de Brigantin se plaignent du manque évident dans le grave.
Cet HP posséde beaucoup de qualités, mais il reste assez absent en dessous de 45hz, il suffit de consulter les fiches techniques des Brigantin 4 voies ou même des 3 voies.

J'ai testé à blanc le 55nds, c'est à dire simplement sur son support de transport, il envoie déjà suffisamment de grave pour compléter le registre grave de l'orgue et cela sans forcer sur le potentiomètre de volume, cette grande membrane est capable hors d'une enceinte de faire vibre le canapé du salon, c'est assez époustouflant.

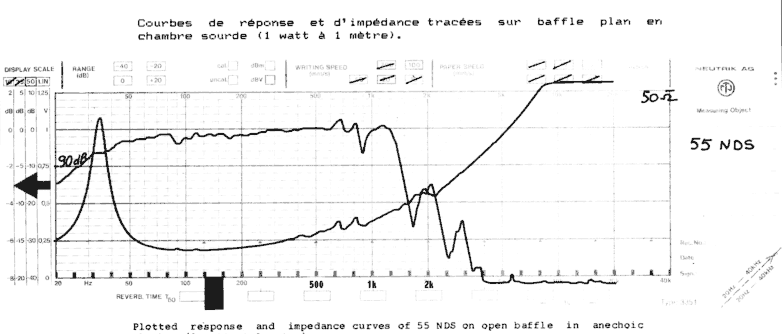

Ce que l'on voit bien sur la courbe du 55nds c'est la bonne tenue en rendement et la perte beaucoup plus faible jusqu'à 40hz environ 3 à 4 db.
Crois moi, c'est aussi du vécu, je ne crache pas pour autant sur le 36EY qui se révèle trés musical et couvre une trés large bande comme sur les Brigantin 372.

A +
_________________
A +


Dernière édition par MAMBO372 le Jeu 6 Aoû 2009, 10:40; édité 2 fois
Revenir en haut
Galiontin
120 dB

Hors ligne

Inscrit le: 26 Mai 2009
Messages: 1 114

MessagePosté le: Mer 5 Aoû 2009, 19:47    Sujet du message: DIY avec 55 NDS Répondre en citant

Ben vala fallait sessspliquer Wink . C'est clair que tu dois avoir une sacre pression avec le 55NDS dans les graves.

Revenir en haut
MAMBO372
109 dB

Hors ligne

Inscrit le: 18 Mai 2009
Messages: 371
Localisation: Sud-Ouest

MessagePosté le: Jeu 20 Aoû 2009, 12:52    Sujet du message: DIY avec 55 NDS Répondre en citant

Bonjour,

Bon ça y est, aprés avoir affiné les plans de l'ébénisiterie, j'ai pu commencer ce matin à la fraiche les coupes.

Mais au fait, le plan, d'où est-ce qu'il sort me direz vous ?
C'est terminé, je pense le temps où CABASSE fournissait les Kits d'ébénisterie ou les plans, comme il l'avait aimablement fait lorsque j'ai construit mes B372 en 78.

J'ai donc travaillé à partir des cotes de la fiche technique, des précisions données dans certains articles d'essais de la presse Hifi et évidemment de nombreuses photos.
Pour des raisons évidentes d'esthétique, je n'ai pas souhaité adopté le look pro du Saturne 55 qui est équipé du même HP 55NDS.
J'ai opté pour concevoir un caisson le plus proche possible du SATURN 55 bien plus sympa en respectant au minimum le volume du "Saturne 55" pro qui est équipé du même HP 55NDS.
En gros, ce sera casiment ses cotes à quelques détails prés, seule contrainte que je me suis fixée, il faut qu'il puisse franchir au moins de profil un encadrement de porte (WAF oblige Rolling Eyes ).

Voilà, le plan étant terminé, j'ai commencé les coupes des éléments de la structure, les photos suivront progressivement, patience, en attendant voici un petit avant gout avec un aperçu du plan que j'ai confectionné sur un modeste logiciel destiné à élaboré des cartes de voeux ou des plaquettes publicitaires (heureusement tout de même que j'ai appris dans une autre vie le dessin indus, ça aide dans ce cas).



A +
_________________
A +


Revenir en haut
MAMBO372
109 dB

Hors ligne

Inscrit le: 18 Mai 2009
Messages: 371
Localisation: Sud-Ouest

MessagePosté le: Ven 21 Aoû 2009, 21:01    Sujet du message: DIY avec 55 NDS Répondre en citant

Bonjour,

Dernière nouvelles du front:

Je viens de terminer un des deux profils de structure, tel que vous pouvez l'apercevoir sur la vue du bas à droite.

Le galbe en arc de cercle dont le rayon dépasse les 76cm a pu être tracé grace à un bijou de l'ingéniosité que j'ai trouvé au rayon gadget d'un grand magasin de bricolage.
Il s'agit en réalité d'une règle graduée en profilé d'alu sur laquelle coulissent deux petites équerres en plastique munies d'orifices qui permettent en les réglant à la bonne cote, de la transformer en compas géant.

Le reste n'est plus qu'une question de patience pour les nombreuse découpes de la pièce, à réaliser à la scie sauteuse pendulaire,
et le tour est joué.

Suite au prochain épisode, à condition que ça vous intéresse bien sûr.

A +
_________________
A +


Dernière édition par MAMBO372 le Lun 24 Aoû 2009, 23:05; édité 4 fois
Revenir en haut
Mustang
120 dB

Hors ligne

Inscrit le: 24 Mai 2009
Messages: 3 003
Localisation: 94

MessagePosté le: Ven 21 Aoû 2009, 22:24    Sujet du message: DIY avec 55 NDS Répondre en citant

Mambo,

Ca m'intéresse au plus haut point, tu le sais bien !
C'est quand même pas banal un tel caisson en DIY...
Mustang
_________________
Vive le forum Cabasse, le vrai forum Cabasse...


Revenir en haut
man
120 dB

Hors ligne

Inscrit le: 09 Juin 2009
Messages: 8 131
Localisation: Paris

MessagePosté le: Ven 21 Aoû 2009, 22:26    Sujet du message: DIY avec 55 NDS Répondre en citant

Bonsoir Mambo,



Je suis très impressionné, une fois de plus, c'était déjà le cas avec tes Brigantin 372 !
Les plans du caisson, vraiment très fort, maintenant effectivement comme tu l'as dit,
on aimerait bien voir des photos pour pouvoir visualiser et suivre l'évolution de ton
projet en image Okay

En plus quand je revois ton boulot sur tes Brigantin, la finition Shocked  ouahhh!!! Ce caisson va
être un modéle unique, vraiment hâte de voir les photos .
