MessagePosté le: Mer 20 Juil 2011, 15:30    Sujet du message: Charge TQWT en DIY avec sp200x Répondre en citant

Bonjour tout le monde !!
longtemps que je n'avais posté, peu de temps en ce moment. Mais je vous lis toujours de temps a autre.


Bon, cela faisait longtemps que j'avais envie de tester un large bande. J'ai choisis le sp200x, j'en ai trouvé deux d'occz donc déjà rodé et pour pas cher. Il m'intéressait car il peut descendre assez bas et monte assez haut. Convaincu de l'efficacité de la charge TQWT je me suis lancé. Je me suis inspiré des quelques infos que j'ai pu trouvé sur le net pour calculer la caisse. C'est un volume assez conséquent, environ 70 litres pour descendre à 40hz.
Après un mois d'écoute, j'ai essayé de lui rajouter un super tweeter (piezo motorola) coupé vers 14 khz avec un simple condo et une résistance cémenté relié au + et au - au cul du tweeter. La scène s'est élargit et il manquait donc bien un petit quelquechose.


Pour le moment, j'ai fabriqué un filtre pour le sp200x car il gueule dans la partie médium sinon mais je compte bientôt virer les filtre et relier le tout directement à l'ampli et à un équaliser ce qui me permettra de gagner sur tout les plan en évitant cette self qui distord un peu le son tout en gagnant de la dynamique.


Que dire, de toutes mes réalisations, j'ai enfin trouvé ce qui me convenait le plus et dans mes moyens. Les basses sont extraordinaires et enveloppent bien l'espace, rien  à voir avec un bass reflex ou une charge close, c'est vraiment un autre son. J'aurais voulu les essayer an baffle plan mais je n'ai pas la place hélas, les basses auraient été encore meilleures. La partie médium est superbe sur les voix de femmes et j'ai l'impression que c'était la première fois que j'entendais une restitution aussi fidèle sur de la trompette par exemple. Pour la partie aigu, je ne peux me prononcer vu que je n'ai j'amais vraiment entendu d'enceintes avec des aigus au top mais cela me semble pas mal.
Et puis l'impression d'équilibre parfait est une expérience fabuleuse (évidement, large bande), la dynamique est impressionnante, rien ne traine tout est là pile poile. Bref je suis comblé


Maintenant, je crois que je vais craquer pour un poppulse, une carte son externe et tout passer par l'ordi  Laughing

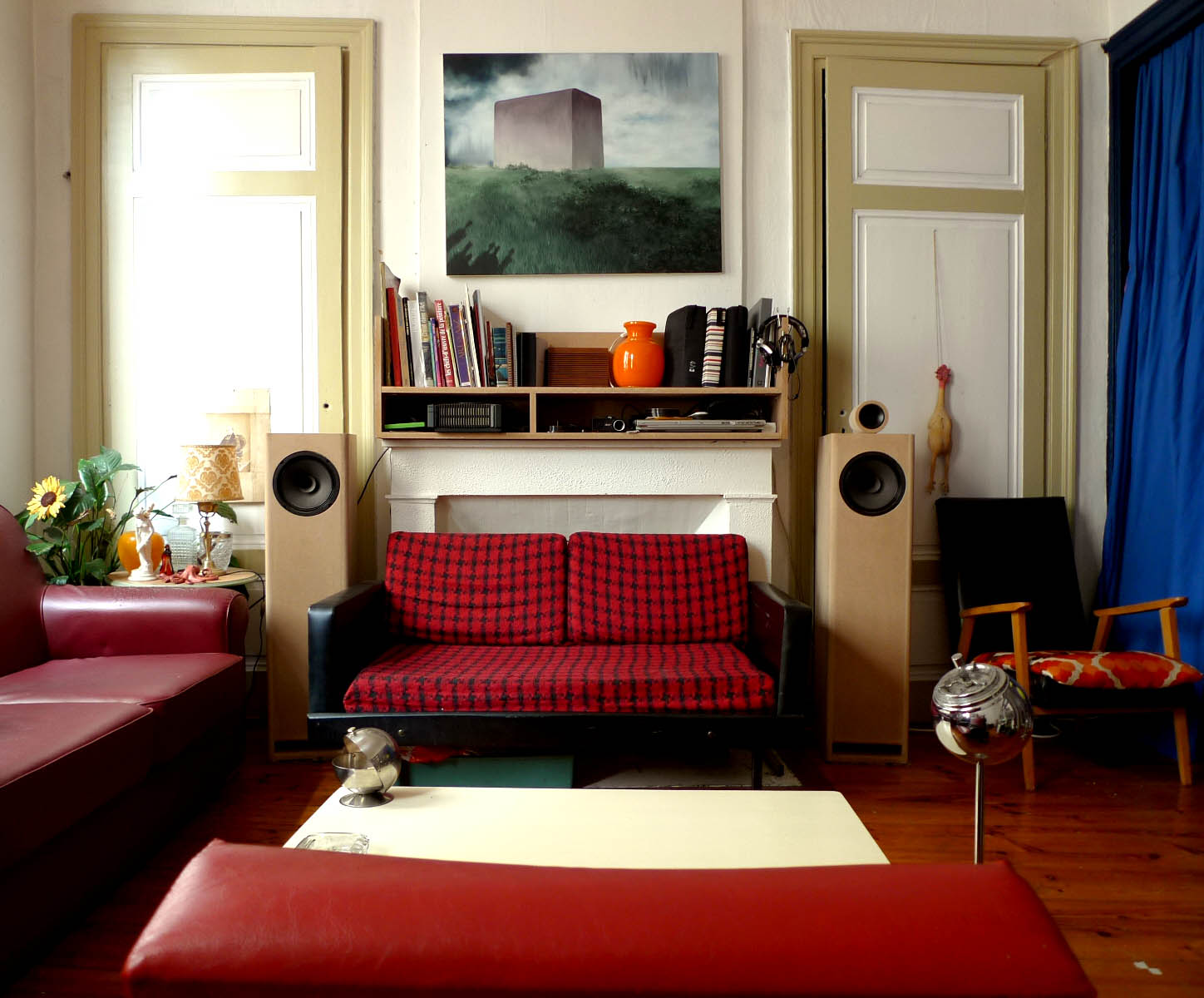

Quelques photos :



Je précise que sur l'enceinte de droite, le tweeter est absent car sa caisse est en cours de construction.









_________________
You will DIY by my hands !


Revenir en haut
Publicité






MessagePosté le: Mer 20 Juil 2011, 15:30    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
man
120 dB

Hors ligne

Inscrit le: 09 Juin 2009
Messages: 8 131
Localisation: Paris

MessagePosté le: Mer 20 Juil 2011, 16:29    Sujet du message: Charge TQWT en DIY avec sp200x Répondre en citant

Bonjour RDLA,


Vraiment une très belle réalisation, je te félicite !

Apparemment tu as trouvé ton bonheur, cela fait plaisir !

Je les trouve vraiment belle et le tweeter séparé, c'est la classe !

J'ai juste une crainte sur ton envi de supprimer le filtre ...


Revenir en haut
R. De Los Angeles
115 dB

Hors ligne

Inscrit le: 07 Fév 2010
Messages: 653
Localisation: St Etienne

MessagePosté le: Mer 20 Juil 2011, 20:04    Sujet du message: Charge TQWT en DIY avec sp200x Répondre en citant

salut Man :p


Merci pour les compliments !


Tu penses que supprimer le filtre en activant l'équa ne fonctionnerait pas bien ? Si oui, j'aimerais bien que tu me dises pourquoi, pour infos.


De toutes façon, ce n'est pas une grosse opérations, deux fils à déssouder et à ressouder.


La pièce pour le tweeter séparé, j'ai dû y passer 3 fois plus de temps que sur la grosse caisse, manque d'outils ! Et ce n'est pas parfait mais bon, c'est correct.


J'ai oublier de préciser que je me suis passé de bornier cette fois et que le tout est relié directement des hps à l'ampli. (ça fait toujours ça de moins)
_________________
You will DIY by my hands !


Revenir en haut
man
120 dB

Hors ligne

Inscrit le: 09 Juin 2009
Messages: 8 131
Localisation: Paris

MessagePosté le: Mer 20 Juil 2011, 20:21    Sujet du message: Charge TQWT en DIY avec sp200x Répondre en citant

Non, j'ai juste peur que tu grilles un de tes tweeters, les enceintes sans borniers, pas une mauvaise idée,


cela fait des contacts en moins, pourquoi pas !


Revenir en haut
R. De Los Angeles
115 dB

Hors ligne

Inscrit le: 07 Fév 2010
Messages: 653
Localisation: St Etienne

MessagePosté le: Mer 20 Juil 2011, 20:31    Sujet du message: Charge TQWT en DIY avec sp200x Répondre en citant

J'ai du mal m'exprimer, je compte enlever le filtre uniquement du hp principal, pas celui du tweeter !
Sinon celui descendrais trop bas et j'aurais de l'écho et effectivement, cela le grillerais.
_________________
You will DIY by my hands !


Revenir en haut
man
120 dB

Hors ligne

Inscrit le: 09 Juin 2009
Messages: 8 131
Localisation: Paris

MessagePosté le: Mer 20 Juil 2011, 20:38    Sujet du message: Charge TQWT en DIY avec sp200x Répondre en citant

Ouuufff ! Tout va bien RDLA dans ce cas !

Revenir en haut
BRIG
Administrateur

Hors ligne

Inscrit le: 17 Mai 2009
Messages: 12 589
Localisation: Suisse

MessagePosté le: Mer 20 Juil 2011, 22:26    Sujet du message: Charge TQWT en DIY avec sp200x Répondre en citant

Bonsoir RDLA,

Sympa de te retrouver.

Comme Man, je suis impressionné par cette réalisation impeccable.
Bravo !

Pour l'équaliseur, je suis en accord avec toi. Il te permettra un réglage plus fin.
Idéalement, il te faudrait même un outil de mesure pour paufiner tes réglages.

BRIG
_________________
«Quand le gouvernement viole les droits du peuple, l’insurrection est, pour le peuple et pour chaque portion du peuple, le plus sacré des droits et le plus indispensable des devoirs» (art. 35). Robespierre, Constitution du 24 juin 1793


Revenir en haut
Grenadier
120 dB

Hors ligne

Inscrit le: 09 Juin 2009
Messages: 2 444

MessagePosté le: Mer 20 Juil 2011, 22:44    Sujet du message: Charge TQWT en DIY avec sp200x Répondre en citant

Bonsoir RDLA,
Quel filtre as-tu branché sur ton large bande et pourquoi?
L'intérêt d'un large bande est justement de se passer de filtre.
_________________
A vous lire bientôt
Grenadier


Revenir en haut
Grenadier
120 dB

Hors ligne

Inscrit le: 09 Juin 2009
Messages: 2 444

MessagePosté le: Mer 20 Juil 2011, 22:50    Sujet du message: Charge TQWT en DIY avec sp200x Répondre en citant

RDLA,
J'ai relu ton premier message et j'ai compris. Ne tiens pas compte de ma demande. Effectivement, un équaliseur fera mieux.
_________________
A vous lire bientôt
Grenadier


Revenir en haut
R. De Los Angeles
115 dB

Hors ligne

Inscrit le: 07 Fév 2010
Messages: 653
Localisation: St Etienne

MessagePosté le: Jeu 21 Juil 2011, 11:48    Sujet du message: Charge TQWT en DIY avec sp200x Répondre en citant

Très peu de large bande peuvent se passer de filtre Brig, ou tout du moins ce que l'on appelle plus communément un filtre bouchon qui sert uniquement )à linéariser la courbe du hp.
_________________
You will DIY by my hands !


Revenir en haut
fredo.
115 dB

Hors ligne

Inscrit le: 24 Mai 2009
Messages: 570
Localisation: 95

MessagePosté le: Jeu 21 Juil 2011, 16:56    Sujet du message: Charge TQWT en DIY avec sp200x Répondre en citant

félicitation RDLA très belle réalisation  elles sont magnifiques Okay bravo.
à tu essayé des FOSTEX ?  ça marche vraiment bien .


au plaisir de te lire sa faisait longtemps .


Revenir en haut
R. De Los Angeles
115 dB

Hors ligne

Inscrit le: 07 Fév 2010
Messages: 653
Localisation: St Etienne

MessagePosté le: Jeu 21 Juil 2011, 21:30    Sujet du message: Charge TQWT en DIY avec sp200x Répondre en citant

J'aimerais beaucoup du Fostex, mais en 20 cm minimum, ça commence à chiffrer et ils ne descendent pas très bas naturellement ce qui nécessite une charge complexe et volumineuse. Mais qui sait , plus tard ^^
_________________
You will DIY by my hands !


Revenir en haut
R. De Los Angeles
115 dB

Hors ligne

Inscrit le: 07 Fév 2010
Messages: 653
Localisation: St Etienne

MessagePosté le: Mar 26 Juil 2011, 18:03    Sujet du message: Charge TQWT en DIY avec sp200x Répondre en citant

Ca y est, j'ai débranché le filtre du hp principal, mes réglages à l'équaliser sont du coup bien plus précis tout en ne perdant rien des capacités du hp.
Bientôt je vais tout passer par le pc, encore moins d'intermédiaire entre la source et les enceintes.
