Enceintes 3A DIY année 1982


Poster un nouveau sujet   Répondre au sujet    Forum Cabasse, HIFI vintage et Home Cinéma. Index du Forum -> Pour les passionnés d'autres marques d'Enceintes -> Les Françaises -> 3 A
Sujet précédent :: Sujet suivant
Auteur Message
Sergio73


Hors ligne

Inscrit le: 16 Avr 2011
Messages: 9
Localisation: Chambéry 73000

MessagePosté le: Mer 4 Mai 2011, 16:39    Sujet du message: Enceintes 3A DIY année 1982 Répondre en citant

Bonjour

Un petit post pour parler d’une paire d’enceintes DIY, construites en 1982 avec les moyens de l’époque.
Récupérées par mon neveu dans le grenier de ses parents, il m’a sollicité en tant que constructeur, pour leur remise en état.
  Les HP à la construction :
-         Boomer 3A  WP 120
-         Tweeter 3A   TE3A
-         Filtrage simple 6db
Caisse Basse reflex en aggloméré de 22mm recouvert de venilia imitation bois.
De mémoire, tous les calculs étaient réalisés à la main et les réglages à l’oreille.

Comme en 2 voies l'écoute n'était pas satisfaisante ( creux dans le médium), il fut envisagé de passer en
3 voies, mais sans tout refaire.

  Dans la caisse, modification du logement tweeter pour adapter un médium  DS 35P, mais alors où loger le tweeter, pas de place.
Affaire résolue en rajoutant un petit coffret supplémentaire au dessus de l’enceinte recouvert de vénilia noir.
De ce fait le décalage spacial du tweeter est réalisé.
Un filtre 3 voies ( Pas 3A  car hors budget ) de marque Réalistic et le tour est joué.



Après ce récapitulatif historique, passons à la partie rénovation.



Les boomers en mauvais état


Après remplacement des suspensions


Et voici les ancêtres reparties pour  30 ans ou plus !


Avec les caches




Ecoute avec un ampli MosFet 2x50W, le son est toujours très bon, les basses percutantes, le médium très
présent mais sans agressivité et les aigus fins et détaillés, un peu métalliques à mon goût.
L'écoute sera certainement différente avec un ampli de la même époque.

Je n'ai pas eu le temps de reprendre les calculs, ni faire de mesures car mon neveu était assez
impatient de les installer chez lui.


Pardonnez moi si j'ai fais des erreurs, mais c'est mon premier post et je n'ai pas encore découvert
toutes les possibilités d'édition et mise en page.


FIN
_________________
Impossible est un mot rayé de mon vocabulaire


Revenir en haut
Publicité






MessagePosté le: Mer 4 Mai 2011, 16:39    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
BRIG
Administrateur

Hors ligne

Inscrit le: 17 Mai 2009
Messages: 12 569
Localisation: Suisse

MessagePosté le: Mer 4 Mai 2011, 21:39    Sujet du message: Enceintes 3A DIY année 1982 Répondre en citant

Sergio,

Je ne suis pas technicien mais je lis toujours qu'il faut se lancer dans des calculs de volume qui donneront des résultats différents selon les paramètres (Thiele & Small) des HP retenus (principalement les boomers).

Ensuite, il y a le problème du filtre avec de multiples questions :

- Quelles fréquences de coupures ?
- Quelles pentes ?

Bref, concevoir une enceinte est tout sauf facile.

Quel est le modèle de tweeter retenu pour ta réalisation ?

BRIG
_________________
«Quand le gouvernement viole les droits du peuple, l’insurrection est, pour le peuple et pour chaque portion du peuple, le plus sacré des droits et le plus indispensable des devoirs» (art. 35). Robespierre, Constitution du 24 juin 1793


Revenir en haut
Sergio73


Hors ligne

Inscrit le: 16 Avr 2011
Messages: 9
Localisation: Chambéry 73000

MessagePosté le: Sam 7 Mai 2011, 15:09    Sujet du message: Enceintes 3A DIY année 1982 Répondre en citant

Salut BRIG

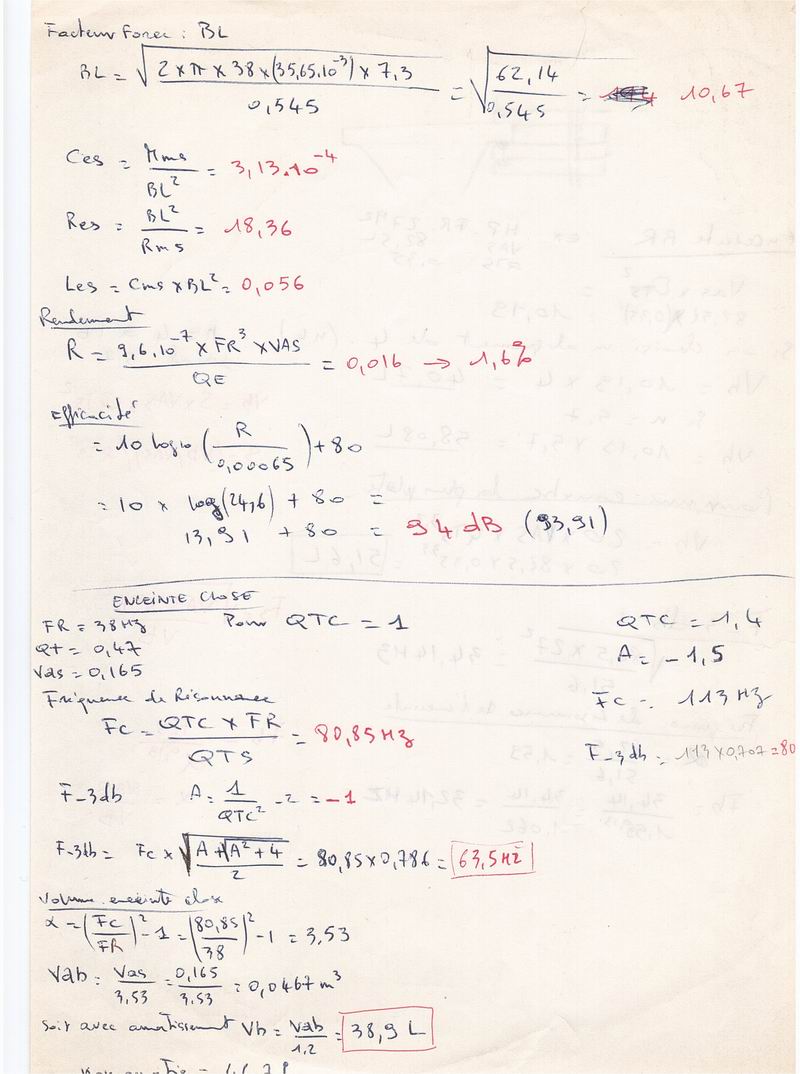

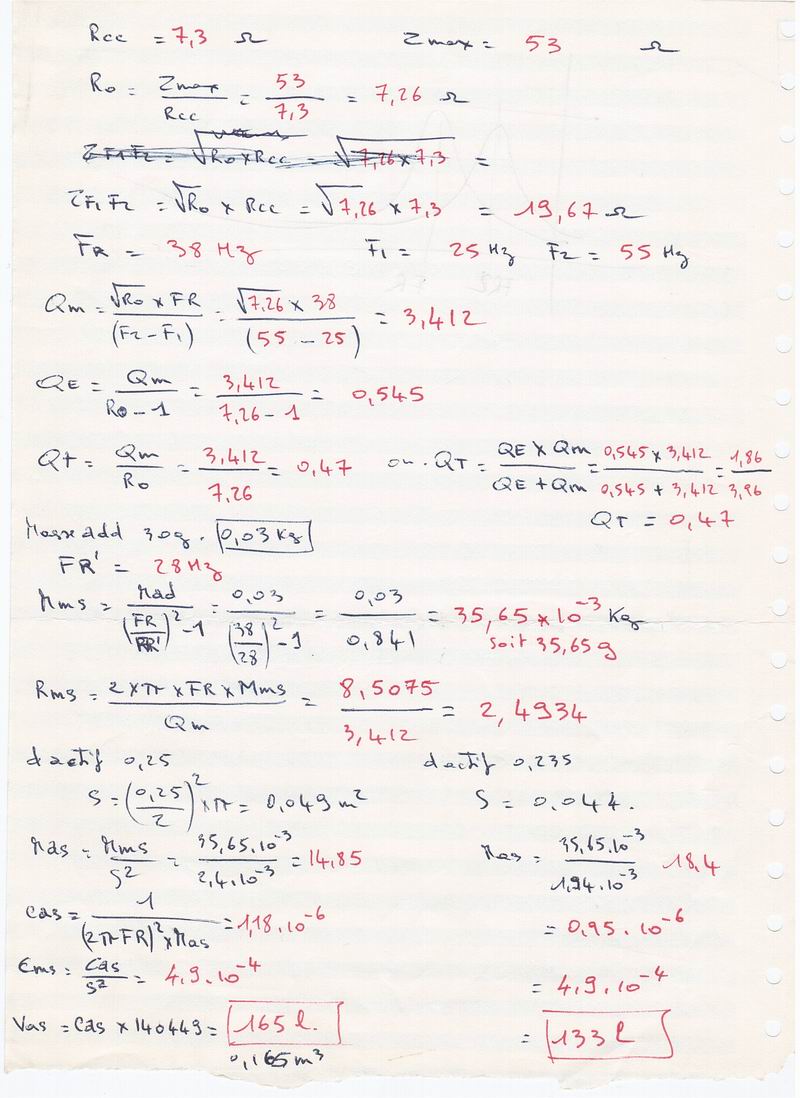

Je peux te rassurer, à l'époque tous les calculs étaient bien faits, mais sur une feuille à la main ( enfin à la calculette quand même ).

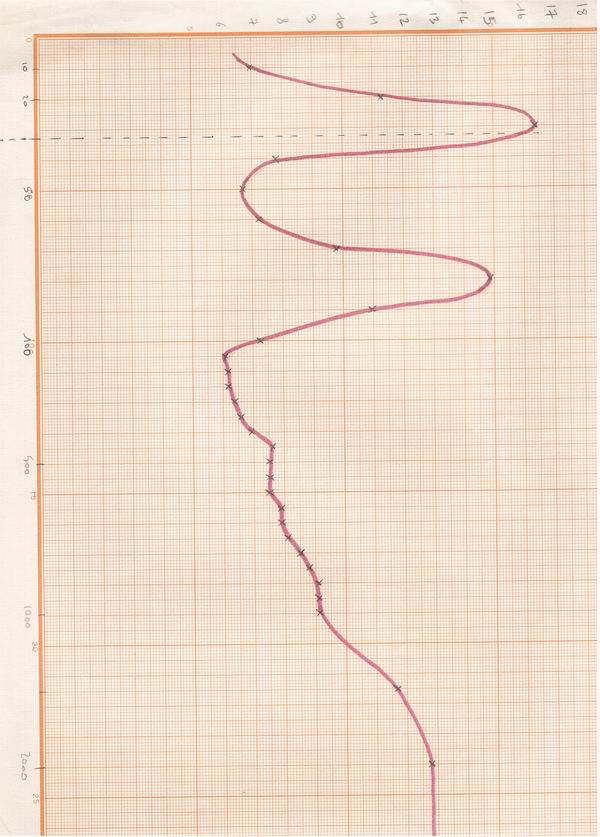

Les mesures de HP avec un GBF + ampli avec mesures de  U et de I pour les points de la courbe d'impédance.Ces points reportés ensuite sur du papier millimétré.
C'était long et laborieux, mais passionnant.
Maintenant l'ordinateur fait tout ( enfin presque ) en quelques minutes.
Je n'ai rien inventé, toutes les formules proviennent de mes "Bibles":
- Les Haut-parleurs  de Jean HIRAGA   Edition  EYROLLES
- L'optimisation des haut-parleurs et enceintes   de Charles-Henry DELALEU  Edition  EYROLLES
- Le calcul des enceintes acoustiques   de  Jörg Panzer   Edition PUBLITRONIC
- Comment construire bafles et enceintes acoustiques  de  R.BRAULT    ETSF
Et plein d'autre documents que j'ai en vrac dans des classeurs.
Pour les filtres Idem, analyse des courbes HP pour déterminer la meilleure fréquence de coupure, choix des pentes 6-12-18DB, calcul de la valeur des selfs et condensateur.
Ensuite montage en l’air pour pouvoir remplacer facilement les composants, plein de mesures,écoutes, avant d’arriver au filtre définitif.
En 1982 c’était un kit de HP vendus par 3A , Boomer WP120, Médium à dôme DS35P et Tweeter ruban TE3A.

Salutations
SM







_________________
Impossible est un mot rayé de mon vocabulaire


Revenir en haut
BRIG
Administrateur

Hors ligne

Inscrit le: 17 Mai 2009
Messages: 12 569
Localisation: Suisse

MessagePosté le: Sam 7 Mai 2011, 23:39    Sujet du message: Enceintes 3A DIY année 1982 Répondre en citant

Bonsoir Sergio73,

Réalisation rigoureuse. Bravo !
Je ne me souvenais plus que 3A avait produit un Tweeter à ruban mais ça me revient maintenant.
Il l'avait même greffé à une de leur vedette amplifiée / asservie, les Andante, je crois.
Ce modèle avait dans un premier temps reçu un tweeter à dôme.

Excuse moi, je connais assez mal les modèles 3A.
Pourtant, c'est une marque qui mérite que nous en parlions.
En plus, en occasion, c'est moins cher que Cabasse.

Si tu as de la documentation sur cette marque, n'hésite pas à la mettre en ligne.

BRIG
