Les limitations des filtres actifs


Poster un nouveau sujet   Répondre au sujet    Forum Cabasse, HIFI vintage et Home Cinéma. Index du Forum -> Les amplis, préamplis, sources et accessoires -> Amplis préamplis à transistors -> Les discussions
Sujet précédent :: Sujet suivant
Auteur Message
BFC
100 dB

Hors ligne

Inscrit le: 14 Mar 2010
Messages: 166

MessagePosté le: Mer 17 Mar 2010, 21:24    Sujet du message: Les limitations des filtres actifs Répondre en citant

Les filtres actifs c'est bien  mais le problème des filtres du commerce c'est que l'ordre de la pente de coupure est fixé par le concepteur avec des  coeficients de surtension fixe genre:
Butterworth Q= 0.707
Linkwitz-Riley Q= 0.5
Bessel Q= 0.577

Toute cette théorie des filtres ne peut vraiment fonctionner qu'avec des  HP dont la réponse acoustique serait parfaitement linéaire ce qui n'existe pas. On  retrouve les mêmes diffucltés qu'en filtrage passif qui doivent egalement lineariser les défauts des HP en plus de les filter. Il faut étudier un filtre actif en tenant compte des courbes de réponse réelles des Hp. Pour cela il faut pouvoir ajuster la sutension des cellules de filtrager ainsi que l'écartement ou le chevauchement des frequences de raccordement. En gros il faut que le filtre actif puisse non seulelent filtrer mais aussi corriger les non linéarités des HP sans parler des problémes de phase et de propagation de groupe. Sans l'aide de logiciels d'optimisation ce travail est quasiment impossible.  Je suis sur que les Cabasse actives ( Albatros et autres) avaient des filtres actifs parfaitement optimiser pour corriger les non linéarités des HP et obtenir les bonnes pentes acoustiques.

C'est pour cela que j'ai moi-même modifier mon filtre actif a partir des kit de base Borbely audio grâce au logiciel Soudeasy.

Amicalement

BFC


Revenir en haut
Publicité






MessagePosté le: Mer 17 Mar 2010, 21:24    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
ptitblues
120 dB

Hors ligne

Inscrit le: 26 Mai 2009
Messages: 2 014
Localisation: tres loin

MessagePosté le: Mer 17 Mar 2010, 22:44    Sujet du message: Les limitations des filtres actifs Répondre en citant

simple, un filtre actif BSS, avec analyseur et visualisation parametrique sur ecran
digital, et le tour est joue... Cool
a partir du moment ou tu coupe parfaitement en pente et en frequence, ton boulot est fait
a 80%.

et tu parle de limitation de filtres actifs, ce serait pas plutot limitation des...filtres passifs.

kikoo
_________________
c'est la crise, pas chez moi...!


Revenir en haut
BRIG
Administrateur

Hors ligne

Inscrit le: 17 Mai 2009
Messages: 12 596
Localisation: Suisse

MessagePosté le: Jeu 18 Mar 2010, 00:47    Sujet du message: Les limitations des filtres actifs Répondre en citant

BFC a écrit:
Les filtres actifs c'est bien  mais le problème des filtres du commerce c'est que l'ordre de la pente de coupure est fixé par le concepteur avec des  coeficients de surtension fixe genre: Butterworth Q= 0.707Linkwitz-Riley Q= 0.5Bessel Q= 0.577

Toute cette théorie des filtres ne peut vraiment fonctionner qu'avec des  HP dont la réponse acoustique serait parfaitement linéaire ce qui n'existe pas. On  retrouve les mêmes diffucltés qu'en filtrage passif qui doivent egalement lineariser les défauts des HP en plus de les filter. Il faut étudier un filtre actif en tenant compte des courbes de réponse réelles des Hp. Pour cela il faut pouvoir ajuster la sutension des cellules de filtrager ainsi que l'écartement ou le chevauchement des frequences de raccordement. En gros il faut que le filtre actif puisse non seulelent filtrer mais aussi corriger les non linéarités des HP sans parler des problémes de phase et de propagation de groupe. Sans l'aide de logiciels d'optimisation ce travail est quasiment impossible.  Je suis sur que les Cabasse actives ( Albatros et autres) avaient des filtres actifs parfaitement optimiser pour corriger les non linéarités des HP et obtenir les bonnes pentes acoustiques.

C'est pour cela que j'ai moi-même modifier mon filtre actif a partir des kit de base Borbely audio grâce au logiciel Soudeasy.

Amicalement

BFC






BFC,


Sans entrer dans les aspects techniques, on peut sans doute, sans prendre trop de risques, affirmer que les modèles actifs étaient très soigneusement mis au point.

Il ne faut pas oublier qu'elles n'étaient vendues qu'à peu de clients (prix très élevé) dont le principal n'était autre que Radio France.
Notre Radio nationale avait des exigences précises !

Au sujet des HP, sans être spécialiste, là encore, Georges Cabasse avait quand même à coeur de proposer des modèles à bonne linéarité.

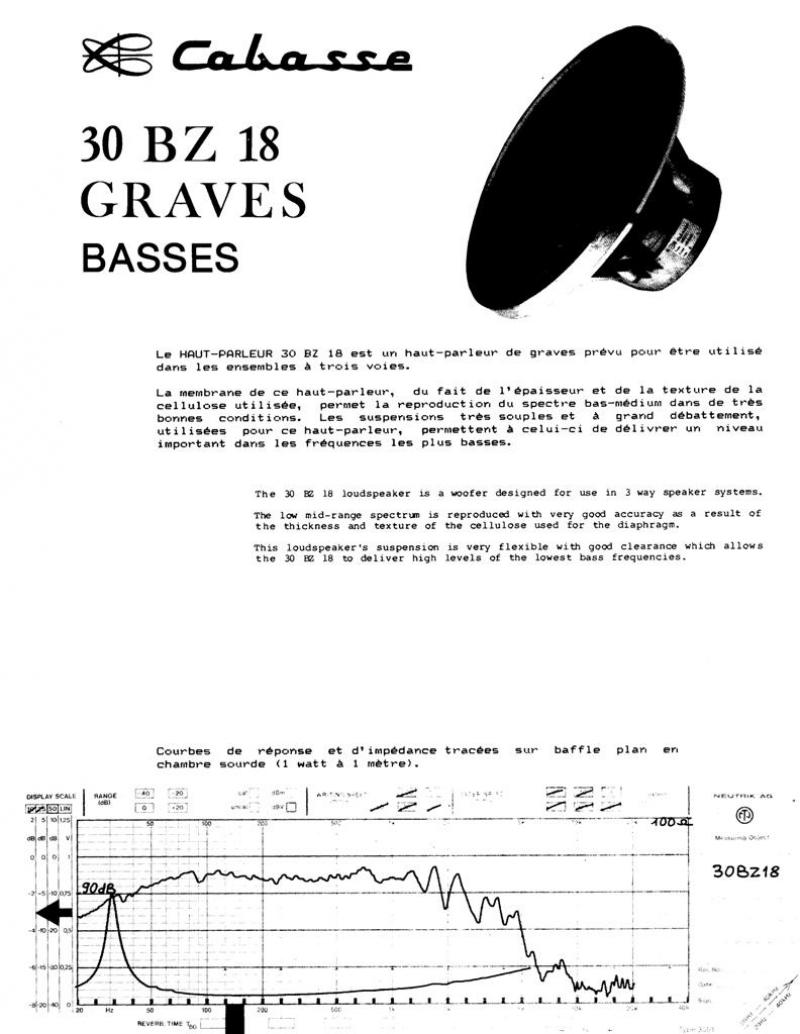

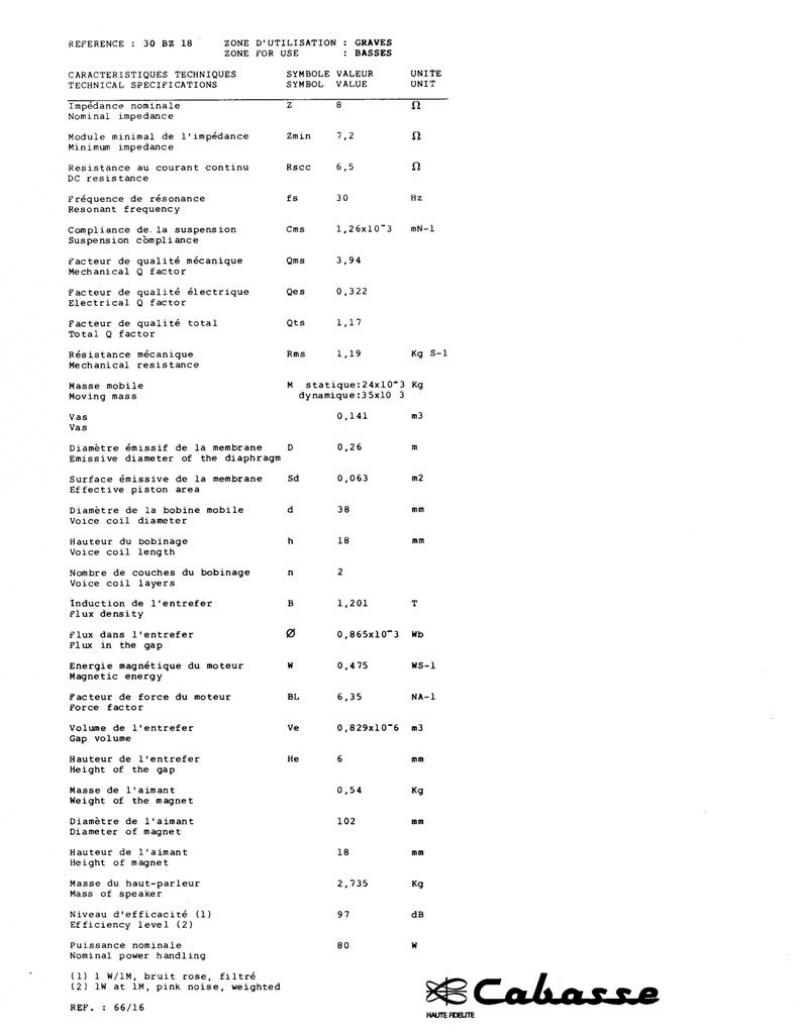

Si on prend l'exemple d'un 30BZ18, on voit bien qu'il y a une zone de grande linéarité qui va bien au delà de la fréquence de coupure retenue sur la plupart des modèles.

Qu'en penses tu ?
